Norma Oficial Mexicana NOM-Z-65-1986
La proporción de aumento o disminución de las dimensiones reales, recibe el nombre de ESCALA; por lo tanto, la escala es la proporción con la cual todas las magnitudes gráficas que se ven afectadas (sin importar las unidades). En el dibujo o representación gráfica de los objetos siempre debe mencionarse esto, para indicar la relación con la cual se aumentan o disminuyen las magnitudes representadas.
La proporción de aumento o disminución de las dimensiones reales, recibe el nombre de ESCALA; por lo tanto, la escala es la proporción con la cual todas las magnitudes gráficas que se ven afectadas (sin importar las unidades). En el dibujo o representación gráfica de los objetos siempre debe mencionarse esto, para indicar la relación con la cual se aumentan o disminuyen las magnitudes representadas.
Fórmula
Escala
:
|
Medidas en el dibujo
|
Medidas reales del dibujo
|
a) Escala de reducción 1: X
Se usa cuando el objeto en el dibujo es menos que en la realidad, es decir los objetos se dibujan más pequeños que su tamaño real.
b) Escala de ampliación X : 1
Se usa cuando necesitamos hacer el dibujo del objeto más grande que el objeto real. El dibujo es más grande que el objeto real. Por ejemplo Esc 10:1, significa que diez unidades en el dibujo equivalen a 1 unidad en la realidad. El objeto es 10 veces más pequeño en la realidad que en el dibujo.
c) Escala natural 1 : 1
En este caso las medidas del objeto y las de su dibujo son las mismas. Es la escala 1:1

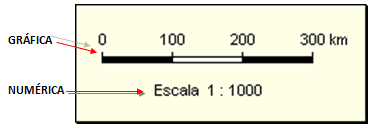

Las escalas se clasifican en dos tipos:
Ejemplo:
Calcula la escala de la línea que se muestra a continuación:
Caso 1) Acotación mm
Caso 2) Acotación m
